Verbindungstypen

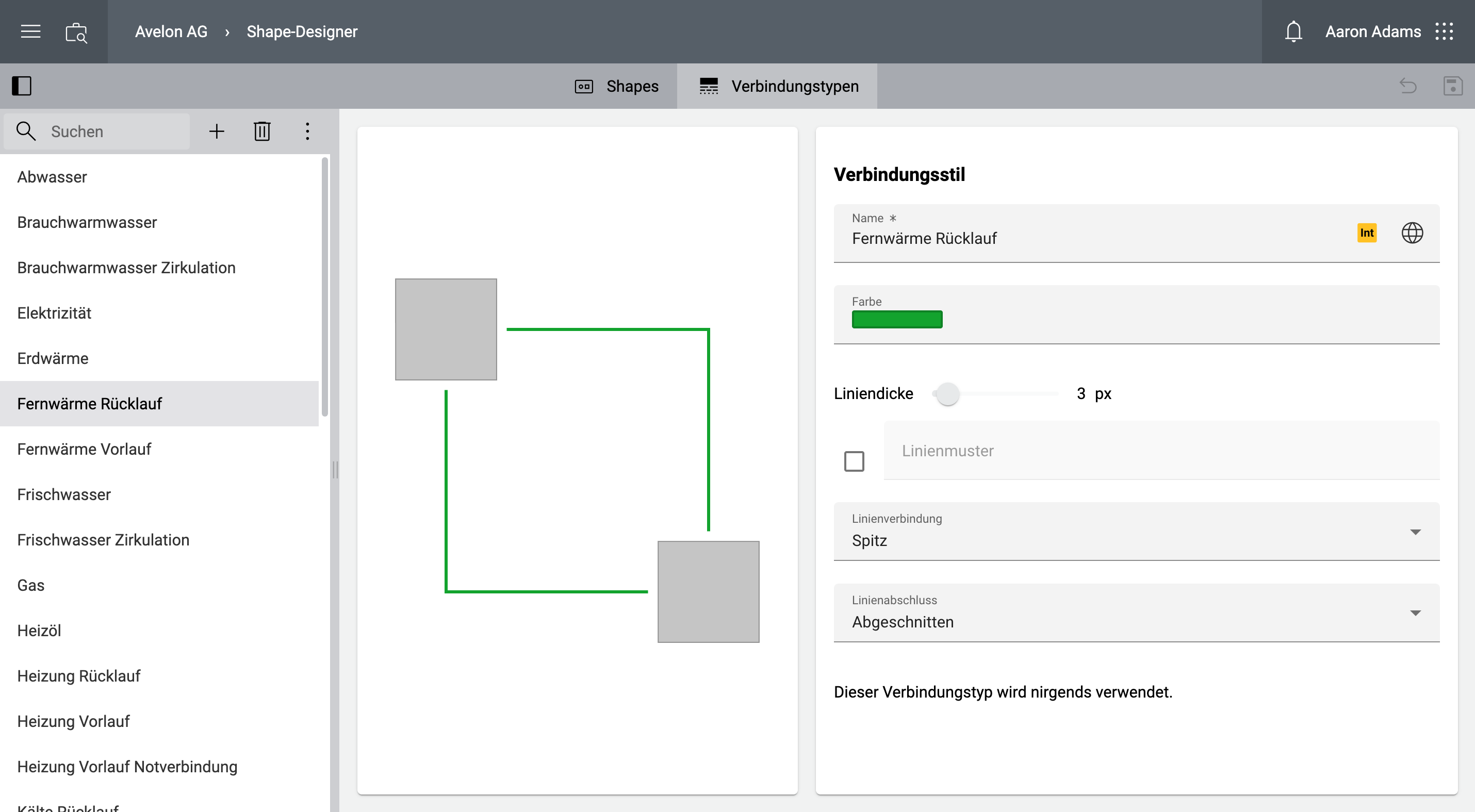

Auf der Registerkarte Verbindungstypen können Sie verschiedene Stile für die Verbindungslinien zwischen zwei Shapes definieren.

Wählen Sie links einen vorhandenen Verbindungstyp aus oder erstellen Sie einen neuen, indem Sie oberhalb der Seitenleiste auf Hinzufügen klicken.

Die Konfiguration des ausgewählten Verbindungstyps wird jetzt auf der rechten Seite angezeigt, und in der Bildschirmmitte erscheint eine Vorschau.

Name

Der Name des Verbindungstyps, wie er in der Auswahlliste Verbindungstyp auf dem Anlagebild-Widget angezeigt wird. Verwenden Sie die Schaltfläche Übersetzungen bearbeiten, um den Namen mehrsprachig zu ändern.

Farbe

Die Farbe der Verbindungslinie.

Liniendicke

Die Breite der Verbindungslinie in Pixel.

Linienmuster

Das Strichmuster. Geben Sie eine Folge von komma- und/oder leerzeichen-getrennten Werten ein, um die Längen der abwechselnden Striche und Zwischenräume festzulegen. Wenn eine ungerade Zahl von Werten eingegeben wird, wird die Liste wiederholt, damit eine gerade Zahl von Werten resultiert. 5 3 2 ist deshalb gleichbedeutend wie 5 3 2 5 3 2.

Linienverbindung

Wählen Sie aus, wie die Ecken von Linien aussehen sollen.

Spitz
Abgeschrägt
Rund

Linienabschluss

Wählen Sie aus, wie die Enden von Linien aussehen sollen.

Abgeschnitten
Quadratisch
Rund

Verwendung auf Anlagebildern

In diesem Abschnitt wird eine Liste aller Anlagebilder-Widgets angezeigt, auf denen dieser Verbindungstyp derzeit verwendet wird.

Die Verbindungstypen sind sofort auf allen Anlagebild-Widgets verfügbar und können in der Eigenschaften-Seitenleiste in der Auswahlliste Verbindungstypen ausgewählt werden, wenn eine Verbindung ausgewählt ist.
