Bearbeitungsmodus

Um ein Anlagebild zu bearbeiten, d.h. Shapes und Verbindungen zu ändern, müssen Sie das Anlagebild zuerst in den Bearbeitungsmodus versetzen, indem Sie oben rechts über dem Anlagebild auf das Symbol Bearbeiten klicken.

Im Bearbeitungsmodus erscheint oberhalb des Anlagebildes ein oranges Band. Dieses Band zeigt an, dass Sie nun die Shapes und Verbindungen ändern können und dass alle vorgenommen Änderungen automatisch gespeichert werden.

Beim Wechsel in den Bearbeitungsmodus werden einige weitere Elemente eingeblendet, die Sie beim Bearbeiten des Anlagebildes unterstützen.

Werkzeugleiste

Die Werkzeugleiste am oberen Bildrand erlaubt es Ihnen, einfache geometrische Shapes zu zeichnen und existierende Shapes zu manipulieren. Wie Sie dynamische Shapes verwenden, wird im Kapitel Arbeiten mit dynamischen Shapes beschrieben.

Die Werkzeugleiste dient dazu, einfache Zeichenelemente zu platzieren oder zu bearbeiten oder um komplexe Shapes zu positionieren.

Verschieben

Bewegen Sie den Arbeitsbereich, indem Sie ihn mit diesem Werkzeug ziehen, und zoomen Sie mit dem Mausrad.

Auswählen

Wählen Sie einzelne oder mehrere Shapes aus und verschieben Sie sie.

Linie

Zeichnen Sie Linien.

Vieleck

Zeichnen Sie Vielecke mit geraden Kanten.

Ellipse

Zeichnen Sie Ellipsen.

Rechteck

Zeichnen Sie Rechtecke.


Platzieren Sie ein Bild.

Text

Platzieren Sie einen beliebigen Text.

Sprungmarke

Setzen Sie einen Link auf ein anderes Anlagebild. Grundsätzlich kann jedes Shape direkt über die Eigenschaften-Seitenleiste als Sprungmarke konfiguriert werden.

Notiz

Hinterlegen Sie eine Notiz.

Diagramm

Erstellen Sie eine Sollwertkurve oder ein Behaglichkeitsdiagramm.

An Gitter ausrichten

Richtet die Shapes beim Ziehen automatisch an einem Gitter aus.

Rückgängig

Macht die letzte lokale Änderung rückgängig. Siehe hier für weitere Informationen.

Wiederherstellen

Stellt die zuletzt rückgängig gemachte Änderung wieder her. Siehe hier für weitere Informationen.

Wenn Shapes ausgewählt sind, stehen weitere Werkzeuge in der Werkzeugleiste zur Verfügung.

Linksrotation 90 Grad

Dreht die ausgewählten Shapes um ihren jeweiligen Mittelpunkt um 90 Grad nach links.

Rechtsrotation 90 Grad

Dreht die ausgewählten Shapes um ihren jeweiligen Mittelpunkt um 90 Grad nach rechts.

Eine Ebene nach vorne

Bewegt alle ausgewählten Shapes eine Ebene nach vorne.

Eine Ebene nach hinten

Bewegt alle ausgewählten Shapes eine Ebene nach hinten.

In den Vordergrund

Bewegt alle ausgewählten Shapes in den Vordergrund, sodass sie alle anderen Shapes überdecken.

In den Hintergrund

Bewegt alle ausgewählten Shapes in den Hintergrund, sodass sie von allen anderen Shapes überdeckt werden.

Auf Originalgröße zurücksetzen

Setzt die Größe des ausgewählten Shapes zurück auf dessen ursprüngliche Größe.

Pipette

Setzen Sie die Füll- und Linienfarbe des ausgewählten geometrischen Shapes auf die Farben eines anderen geometrischen Shapes.

Füllfarbe

Setzen Sie die Füllfarbe der ausgewählten geometrischen Shapes. Auf Shapes aus der Shape-Bibliothek hat dies jedoch keine Auswirkung.

Linienfarbe

Setzen Sie die Linienfarbe der ausgewählten geometrischen Shapes. Auf Shapes aus der Shape-Bibliothek hat dies jedoch keine Auswirkung.

1px Linienstärke

Setzen Sie die Liniendicke der ausgewählten geometrischen Shapes. Auf Shapes aus der Shape-Bibliothek hat dies jedoch keine Auswirkung.

Löschen

Löscht die ausgewählten Shapes und eventuelle Verbindungen dazwischen.

Seiteneinstellungen

Wenn Sie die Größe oder das generelle Aussehen der Seite bearbeiten möchten, klicken Sie auf eine leere Stelle auf dem Arbeitsblatt. Anschließend stehen Ihnen in der Seitenleiste Eigenschaften auf der rechten Seite die folgenden Konfigurationsmöglichkeiten zur Verfügung:

Name

Der Name des Anlagebildes.

Seitengröße dem Inhalt anpassen

Wenn diese Option aktiviert ist, wird die Größe des Arbeitsblatts automatisch von den äußersten Shapes bestimmt. Vergrößern Sie das Arbeitsblatt einfach, indem Sie die Shapes weiter nach aussen ziehen. Wenn Sie hingegen lieber mit einer fixen Größe des Arbeitsblatts arbeiten möchten, deaktivieren Sie diese Option und setzen stattdessen die Höhe und Breite des Arbeitsblattes.

Breite und Höhe

Stellen Sie die Größe des Arbeitsblattes in Pixel ein.

Randabstand

Geben Sie dem Arbeitsblatt einen Seitenrand, wo keine Shapes platziert werden können.

Masterseiten

Wählen Sie aus, welche Masterseiten im Hintergrund angezeigt werden sollen. Shapes von Masterseiten können Sie zwar nicht direkt manipulieren, aber Sie können Datenpunkte dieser Shapes lokal überschreiben. Die Masterseiten werden in der Reihenfolge übereinander angezeigt, in der sie zugewiesen wurden. Sie können die Reihenfolge durch ziehen innerhalb der Liste jederzeit ändern.

Warnung

Hinweis zur Verwendung von Masterseiten: Shapes können nur auf der Seite bearbeitet werden, auf der sie ursprünglich platziert wurden.

Hintergrund-Stil

Wählen Sie aus, wie der Hintergrund des Anlagebildes auf dem Dashboard angezeigt werden soll.

Hintergrundfarbe

Standardmäßig passt sich die Hintergrundfarbe des Anlagebildes dem Dashboard-Design und dem gewählten Hintergrund-Stil an. Sie können hier jedoch eine Hintergrundfarbe auswählen, um den Hintergrund manuell auf eine bestimmte Farbe einzustellen. Sobald eine Farbe ausgewählt ist, wird der Hintergrund-Stil ignoriert. Wenn eine Masterseite zugewiesen wird, für die eine Hintergrundfarbe eingestellt ist, wird deren Hintergrundfarbe automatisch auch auf die aktuelle Seite angewendet. Sie können diesen Mechanismus nutzen, falls Sie für mehrere Anlagebilder die selbe Hintergrundfarbe verwenden möchten.

Änderungen rückgängig machen und ältere Versionen wiederherstellen

Jede Änderung am Anlagebild wird im Änderungs­­verlauf aufgezeichnet. Sie finden den Änderungs­­verlauf in der Seitenleiste Details auf der rechten Seite, indem Sie auf den Reiter Verlauf gehen. Der Verlauf enthält alle von Ihnen und anderen Benutzern vorgenommenen Änderungen.

Um lokale Änderungen rückgängig zu machen, können Sie in der Werkzeug­­leiste auf Rückgängig klicken oder Strg/⌘ + Z drücken. Dadurch wird Ihre letzte Änderung rückgängig gemacht. Allerdings wird bei jeder Rückgängig­­machung eine neue Version zum Änderungs­­verlauf hinzugefügt. Beachten Sie auch, dass dies nur Änderungen rückgängig macht, die lokal vorgenommen wurden. Änderungen anderer Benutzer sind davon nicht betroffen, solange diese nicht von Ihren Änderungen betroffen sind.

Um eine ältere Version eines Anlagebildes wieder­­herzustellen, bewegen Sie den Mauszeiger in der Registerkarte Historie über die Version, die Sie wieder­­herstellen möchten, und klicken Sie rechts daneben auf das Symbol Wieder­­herstellen. Dadurch werden alle Änderungen von jetzt an bis zur ausgewählten Version nacheinander rückgängig gemacht (einschließlich der Änderungen anderer Benutzer), indem für jede Aktion im Verlauf eine entgegen­­gesetzte Aktion ausgeführt wird. Das bedeutet, dass der Änderungs­­verlauf nach der Rückgängig­­machung mehr Einträge enthält als vorher.

Warnung

Einträge werden bis zu 1 Jahr im Ereignisverlauf gespeichert. Ältere Einträge werden entfernt. Der Verlauf ist zudem auf 1000 Einträge beschränkt. Wenn die Liste 1000 Einträge erreicht hat, werden die ältesten Einträge entfernt, sobald neue Ereignisse hinzugefügt werden.

Beachten Sie außerdem, dass einige Operationen dazu führen, dass der Änderungs­­verlauf auf allen betroffenen Anlagebildern gelöscht wird. Dazu gehört das Bearbeiten der Shape-Bibliothek sowie das Erstellen von Shapes oder das automatische Zuweisen von Datenpunkten.

Gleichzeitig bearbeitende Benutzer anzeigen

Wenn andere Benutzer das selbe Anlagebild parallel zu Ihnen bearbeiten, wird in der Symbolleiste oben das Symbol angezeigt. Klicken Sie auf das Symbol, um eine Liste aller Benutzer anzuzeigen, die das Anlagebild gerade bearbeiten.

Arbeiten mit dynamischen Shapes

Anlagebilder und Schemapläne erstellen Sie, indem Sie

1. Shapes oder Datenpunkte auf dem Arbeitsblatt platzieren,

2. die Eigenschaften der Shapes konfigurieren und

3. Datenpunkte zuweisen, um die Shapes zu dynamisieren.

Die folgenden Abschnitte erklären die einzelnen Arbeitsschritte im Detail.

Shape-Bibliothek

Um Shapes auf dem Anlagebild zu platzieren, öffnen Sie erst die Shape-Bibliothek, indem Sie oben links auf die Registerkarte Bibliothek und dann auf die Registerkarte Shapes klicken. Es werden nun sämtliche Shapes aus Ihrer Shape-Bibliothek angezeigt.

Ziehen Sie ein Shape aus der Shape-Bibliothek auf das Anlagebild, um es zu platzieren.

Platzieren Sie Shapes auf Ihrem Anlagebild, indem Sie diese aus der Shape-Bibliothek auf das Arbeitsblatt ziehen. Sie erkennen Shapes anhand des folgenden Symbols:

Die Shape-Bibliothek ist hierarchisch aufgebaut. Sie können nach bestimmten Shapes suchen, indem Sie oberhalb der Shape-Bibliothek den gewünschten Suchbegriff ins Feld Suchen eingeben.

Bemerkung

Sie können auch direkt Datenpunkte auf dem Anlagebild platzieren. Das System wird dann automatisch ein Shape dafür erstellen und ihm den Datenpunkt zuweisen. Welches Shape genau erstellt wird, können Sie selbst bestimmen (siehe Standard-Shapetypen konfigurieren).

Shape-Eigenschaften

Um Eigenschaften von platzierten Shapes zu bearbeiten, wählen Sie zunächst das gewünschte Shape auf dem Arbeitsblatt aus, indem Sie es anklicken, und öffnen Sie anschließend die Seitenleiste Details auf der rechten Seite und wechseln Sie auf die Registerkarte Eigenschaften.

Die verschiedenen Eigenschaften des Shapes sind thematisch gruppiert. Änderungen werden automatisch gespeichert.

Shape

Die folgenden Eigenschaften stehen in der Regel für alle Shapes zur Verfügung:

Bezeichnung

Der Name des Shapes. Bei einigen Shapes wird dieser Text innerhalb des Shapes angezeigt, bei anderen dient es lediglich der Identifikation.

Rotation

Wählen Sie die gewünschte Rotation aus. Ein Shape kann in 90°-Schritten um seinen Mittelpunkt rotiert werden.

Angezeigte Eigenschaft

Bei einfachen Datenpunktshapes (also Shapes, denen nur ein einziger Datenpunkt zugewiesen wurde), können Sie bestimmen, welche Eigenschaft des Datenpunkts im Shape angezeigt bzw. zur Dynamisierung verwendet werden soll. Dies wirkt sich allerdings nur auf jene Verhaltensregeln aus, bei denen in der Spalte Eigenschaft der Wert <RenderedProperty> konfiguriert wurde.

Shapetyp

Zeigt den Shapetyp des ausgewählten Shapes an. Bei einfachen Datenpunktshapes (also Shapes, denen nur ein einziger Datenpunkt zugewiesen wurde), kann der Shapetyp jederzeit geändert werden.

Systemname

Teil eines Systemnamens. Dieser wird verwendet, um Shapes automatisch mit Datenpunkten zu befüllen, indem Datenpunkte mit passenden Systemnamen gesucht werden.

Datenpunkt

Wenn einem Shape genau ein Datenpunkt zugewiesen wurde, werden dessen Eigenschaften ebenfalls angezeigt.

Busadresse

Die interne Adresse des Busobjekts. Das Format hängt vom jeweiligen Bustyp ab.

Datenpunkttyp

Der Typ des Datenpunkts.

Nachkommastellen

Die Anzahl der Nachkommastellen, mit denen Live-Werte auf dem Anlagebild oder in anderen Widgets dargestellt werden.

GUID

Der globale, eindeutige Identifikator des Datenpunkts.

Bezeichnung

Die Beschreibung des Datenpunkts in menschenlesbarer Form.

Messgröße

Die physikalische Messgröße.

Systemname

Der systematische Name des Datenpunkts, beispielsweise der Objektcode basierend auf dem Anlagenkennzeichnungssystem (AKS).

Anzeigeeinheit

Die Einheit, in der der Datenpunkt auf dem Anlagebild oder auf anderen Widgets dargestellt wird.

Standardeinheit

Die Einheit, in der das Gerät den Messwert liefert.

Sprungmarke

Ein Shape kann auch zur Navigation zwischen verschiedenen Anlagebildern oder auf externe Webseiten verwendet werden. Wählen Sie zunächst den gewünschten Sprungmarkentyp aus der Auswahlliste aus.

Sprungmarkentyp

Die Art der Sprungmarke:

• Flyout öffnen

• Navigieren

• Navigieren gemäss Datenpunktfilter

• Externe URL

Sobald Sie einen Typ ausgewählt haben, können Sie dazu weitere Einstellungen vornehmen:

Sprungziel

Nur verfügbar für die beiden Optionen Flyout öffnen und Navigieren: Wählen Sie das Anlagebild aus, welches als Flyout über dem aktuellen Anlagebild geöffnet bzw. zu dem navigiert werden soll, wenn das Shape angeklickt wird.

Datenpunktfilter

Nur verfügbar für die beiden Optionen Flyout öffnen und Navigieren: Wenn Sie einen Datenpunktfilter auswählen, wird das System versuchen, beim Öffnen des Sprungziels die Shapes auf dem Ziel-Anlagebild automatisch mit Datenpunkten aus diesem Datenpunktfilter zu befüllen. Dies funktioniert allerdings nur, wenn die Shapes auf dem Ziel-Anlagebild eindeutige Systemnamen haben und die Datenpunkte eindeutig zugeordnet werden können.

URL

Nur verfügbar für die Option Externe URL: Öffnet die angegebene URL. Grundsätzlich verhält sich das Shape genau wie jeder andere Link im Internet. Um die URL in einer neuen Registerkarte zu öffnen, drücken Sie Ctrl bzw. Strg (oder ⌘ auf dem Mac), während Sie auf die Sprungmarke klicken. Bei zusätzlichem gleichzeitigem Gedrückthalten der Umschalttaste wird die neue Registerkarte im Vordergrund geöffnet.

Tabelle mit Datenpunktfiltern und Zielen

Nur verfügbar für die Option Navigieren gemäss Datenpunktfilter: Wenn das aktuelle Anlagebild durch eine Sprungmarke aufgerufen wird, auf der ein Datenpunktfilter konfiguriert ist, wird beim Anklicken dieser Sprungmarke automatisch jenes Sprungziel geöffnet, das in dieser Tabelle mit dem selben Datenpunktfilter verknüpft ist. Fügen Sie der Tabelle für jeden Datenpunktfilter, über den das aktuelle Anlagebild potentiell aufgerufen werden kann, eine separate Zeile hinzu und weisen Sie ihm das gewünschte Sprungziel in der zweite Spalte zu.

Datenpunktzuweisungen

Shapes können dynamisiert werden, indem ihnen Datenpunkte zugewiesen werden. Öffnen Sie für die Datenpunktzuweisung die Registerkarte Datenpunktzuweisung am unteren Bildschirmrand und ziehen Sie anschließend Datenpunkte aus der Datenpunkt-Seitenleiste auf die gewünschten Verhaltensegeln.

Die Verhaltensregel wird anschließend automatisch angewendet, sobald Live-Werte des Datenpunkts empfangen werden.

Entfernen Sie falsch platzierte Datenpunkte einfach über einen Klick auf Datenpunkt entfernen.

Die verfügbaren Verhaltensregeln können im Shape-Designer bearbeitet werden (siehe Shape-Verhalten).

In der Seitenleiste Datenpunktzuweisungen am unteren Bildschirmrand können Sie Ihren Shapes Datenpunkte zuweisen, die dann in der Visualisierung und Dynamisierung des Shapes verwendet werden.

Bemerkung

Falls das ausgewählte Shape von einer Masterseite stammt, können Sie eventuelle Datenpunktplatzierungen von der Masterseite überschreiben, indem Sie einfach einen anderen Datenpunkt auf eine bereits vorhandene Platzierung ziehen. Sie können die Platzierung der Masterseite wiederherstellen, indem Sie den überschriebenen Datenpunkt mit einem Klick auf Datenpunkt entfernen wieder entfernen.

Shapes generieren

Die Funktion Shapes generieren ermöglicht es, automatisch Shapes platzieren zu lassen. Dies ist besonders nützlich beim Erstellen von neuen Anlagebildern.

Voraussetzungen: Um die Funktion nutzen zu können, müssen alle betroffenen Shapes einen Systemnamen in ihren Shape-Konfigurationen gesetzt haben (siehe Systemname in Verhaltensregeln), damit das System ihnen Datenpunkte zuweisen kann.

Sie werden aufgefordert, ein Systemnamen-Präfix Ihres Anlagen­­kennzeichnungs­­systems einzugeben. Das System wird anschließend Datenpunkte suchen, die diesem Präfix entsprechen. Alle Shapes, deren Systemnamen-Ausdrücke dem Systemnamen eines dieser Datenpunkte entsprechen, werden auf dem Anlagebild platziert, und die Datenpunkte werden falls möglich automatisch diesen Shapes zugewiesen.

Wenn Sie auf Weiter klicken, wird eine Vorschau mit all den neuen Shapes und ihren zugewiesenen Datenpunkte angezeigt. Sie können zurück gehen, um das Systemnamen-Präfix zu korrigieren, falls die Vorschau nicht korrekt ist, oder auf Anwenden klicken, um die Shapes zu generieren.

Beispiel

Nehmen wir an, Sie haben einige Büros (A - C) sowie 1 oder 2 Klimasensoren pro Raum, die jeweils mit 001 bzw. 002 gekennzeichnet sind. Die Systemnamen dieser Datenpunkte könnten folgendermaßen aussehen:

• Büro A: BueroA_Sensor001_Temp, BueroA_Sensor001_Hum, BueroA_Sensor002_Temp und BueroA_Sensor002_Hum

• Büro B: BueroB_Sensor001_Temp, BueroB_Sensor001_Hum, BueroB_Sensor002_Temp und BueroB_Sensor002_Hum

• Büro C: BueroC_Sensor001_Temp, BueroC_Sensor001_Hum

Wenn Sie Shapes automatisch erstellen und mit den korrekten Sensor-Datenpunkten des entsprechenden Büros befüllen lassen möchten, können Sie in der Definition Ihres Shapes Systemnamen wie z. B. Sensor%L_Temp und Sensor%L_Hum verwenden.

%L kann als Platzhalter für alphanumerische aufsteigende Nummern verwendet werden (z. B. A, B, C… oder 0, 1, 2…). In unserem Beispiel entspricht Sensor%L_Temp einem Temperatur­­datenpunkt und Sensor%L_Hum einem Feuchtigkeits­­datenpunkt des Sensors.

Klicken Sie jetzt auf Mehr ▸ Shapes generieren. In unserem Beispiel geben wir den Text BueroA_ im Dialog ein. Basierend auf unserem Beispielshape und den oben erwähnten Datenpunkten erwarten wir zwei neue Shapes auf unserem Anlagebild für Büro A, eines für Sensor 1 und eines für Sensor 2, jedes mit jeweils zwei Datenpunkten (Temperatur und Feuchtigkeit).

Datenpunkte automatisch platzieren

Anstatt Shapes einzeln anzuklicken und ihnen Datenpunkte manuell zuzuordnen, können Sie im Menü Mehr die Funktion Datenpunkte automatisch platzieren aufrufen. Diese Funktion ist besonders nützlich, wenn Sie Shapes bereits auf Ihrem Anlagebild platziert haben und ihnen Datenpunkte zuweisen müssen.

Voraussetzungen: Um die Funktion nutzen zu können, müssen alle betroffenen Shapes einen Systemnamen in ihren Shape-Konfigurationen gesetzt haben (siehe Systemname in Verhaltensregeln), und die Eigenschaft Systemname auf jedem platzierten Shape auf dem Anlagebild muss so gesetzt sein, dass mehrdeutige Zuweisungen verhindert werden, wenn es mehrere übereinstimmende Datenpunkte gibt.

Geben Sie im Feld Systemnamen-Präfix den ersten Teil des Systemnamens ein, welcher dem Raum bzw. dem Standort der auf dem Anlagebild sichtbaren Anlage entspricht. Alle passenden Datenpunkte werden den bereits platzierten Shapes automatisch zugewiesen. Die Eingabe akzeptiert auch * und ?, die jeweils als Platzhalter für ein einzelnes beliebiges Zeichen (?) oder mehrere beliebige Zeichen (*) stehen können. Um passende Datenpunkte zu finden, berücksichtigt das System das Systemnamen-Präfix aus dem Dialog, den auf dem platzierten Shape gesetzten Systemnamen sowie den Systemnamen-Ausdruck auf der Konfiguration des Shapes. Es werden nur Datenpunkte zugewiesen, die mit allen drei Mustern übereinstimmen.

Anwendungsbereich

Bestimmen Sie, welche Shapes berücksichtigt werden sollen:

• Gruppe: Alle Shapes auf allen Anlagebildern der aktuellen Gruppe.

• Seite: Alle Shapes auf dem aktuellen Anlagebild (Standard).

• Ausgewählt: Nur die ausgewählten Shapes auf dem aktuellen Anlagebild.

Vorhandene Zuweisungen beibehalten

Vorhandene Datenpunkt­­zuweisungen werden nicht geändert oder gelöscht. Es werden nur neue Datenpunkt­­zuweisungen hinzugefügt.

Vorhandene Zuweisungen ohne Übereinstimmungen löschen

Vorhandene Datenpunkt­­zuweisungen werden gelöscht, wenn keine passenden Datenpunkte für die entsprechenden Positionen auf dem Shape gefunden werden. Diese Option wird ignoriert, falls Vorhandene Zuweisungen beibehalten ausgewählt ist.

Klicken Sie auf Weiter, um eine Vorschau aller Änderungen der Datenpunkt­­zuweisungen anzuzeigen. Sie können zurück gehen, um Einstellungen zu korrigieren, falls die Vorschau nicht korrekt ist, oder auf Anwenden klicken, um die Datenpunkt­­zuweisungen anzuwenden.

Datenpunkte ersetzen

Mit dieser Option können Sie bereits zugewiesene Datenpunkte auf einem Shape einfach durch andere ersetzen, beispielsweise falls das Anlagebild eine Kopie eines anderen Anlagebilds ist und jetzt alle Datenpunkte ausgetauscht werden müssen. Sie können dabei auch festlegen, ob bestehende Datenpunktplatzierungen, die nicht mit dem gesuchten Systemnamen übereinstimmen, gelöscht oder einfach ignoriert werden sollen. Um diese Option aufzurufen, klicken Sie im Bearbeitungsmodus auf Mehr ▸ Datenpunkte ersetzen.

Datenpunktzuweisungen überprüfen

Das System bietet eine automatisch Prüfung an um festzustellen, ob alle Shapes mit den notwendigen Datenpunkten ausgestattet wurden. Dadurch ist es nicht mehr nötig, jedes einzelne Shape manuell zu prüfen, um die Vollständigkeit der Datenpunktzuweisungen zu verifizieren.

Klicken Sie auf dem entsprechenden Anlagebild oben rechts auf Mehr und dann auf Datenpunktzuweisungen überprüfen. Das System erstellt anschließend eine Excel-Arbeitsmappe mit unterschiedlichen Seiten, die sämtliche Verhaltensregeln und die darin platzierten Datenpunkte aufschlüsselt.

Farbcode

.	Korrekt platzierte Datenpunkte	Listet alle Datenpunkte auf, die in Shapes platziert wurden, und dessen Systemname (AKS-Code) mit der Vorgabe aus dem Shape übereinstimmt.
.	Nicht platzierte Datenpunkte	Listet alle Datenpunkte auf, die durch einen Datenpunktfilter zwar der aktuellen Gruppe zugewiesen, aber nicht auf dem Anlagebild platziert wurden.
.	Erforderliche Platzierungen	Listet alle Datenpunktplatzierungen auf, die vom Shape als erforderlich vorgegeben sind. Sie können diese Vorgabe ändern, indem Sie das betroffene Shape im Shape-Designer bearbeiten und bei der entsprechenden Verhaltens die Option Datenpunkt ist erforderlich, um der Qualitätsprüfung zu genügen aktivieren oder deaktivieren.
.	Falsch platzierte Datenpunkte	Listet alle platzierten Datenpunkte auf, deren Systemname nicht mit der Vorgabe aus dem Shape übereinstimmen.
.	Nicht platzierte Datenpunkte	Listet alle Datenpunkte auf, die durch einen Datenpunktfilter zwar der aktuellen Gruppe zugewiesen, aber nicht auf dem Anlagebild platziert wurden.
.	Zusammenfassung	Ein Zusammenzug aller anderen Arbeitsblätter. Jede Zeile ist mit der Farbe des entsprechenden Arbeitsblattes gekennzeichnet.

Bemerkung

In der Überprüfung der Datenpunktplatzierungen werden alle Anlagenbilder der aktuellen Gruppe sowie aller Untergruppen miteinbezogen. Dadurch können die Datenpunktplatzierungen einer gesamten Anlage oder Teilanlage auf einmal überprüft werden.

Zugriffsrechte auf Shapes einschränken

Standardmäßig dürfen alle Benutzer, die Zugriff auf ein Anlagebild haben, dieses auch steuern. Sie können die Zugriffsrechte auf gewisse Shapes jedoch auch einschränken und nur bestimmten Benutzern das Recht einräumen, Datenpunkte über das Anlagebild zu verändern.

Klicken Sie dazu oben in der Symbolleiste auf Mehr und dann auf Liste, um auf die Listenansicht zu wechseln. Dort werden sämtliche auf dem Anlagebild platzierten Shapes und die darin enthaltenen Datenpunkte aufgelistet.

Wählen Sie eine oder mehrere Zeilen aus, deren Zugriffsrechte Sie einschränken möchten, und klicken Sie dann oben rechts auf das Symbol Schreibzugriff durch Benutzergruppen einschränken. Im darauf folgenden Dialog können Sie jene Benutzergruppen zuweisen, die auf die ausgewählten Datenpunkt-Eigenschaften schreiben dürfen. Die zugewiesenen Benutzergruppen erscheinen anschließend in der Spalte Benutzergruppen.

Datenpunktleiste

Häufig verwendete oder allgemeine Datenpunkte können Sie in der Symbolleiste unterhalb des Anlagebildes platzieren. Diese werden dann immer unter dem Anlagebild angezeigt, selbst wenn Sie dieses zoomen oder verschieben.

Platzieren Sie Datenpunkte in einer separaten Seitenleiste, um allgemeine Messwerte stets im Blick zu behalten.

1. Wechseln Sie zunächst über einen Klick oben rechts auf Bearbeiten in den Bearbeitungsmodus.

2. Ziehen Sie beliebige Datenpunkte aus der Datenpunkt-Seitenleiste auf die Symbolleiste am unteren Bildschirmrand, um sie ihr hinzuzufügen. Für jeden Datenpunkt wird nun ein Symbol für den Medientyp sowie der aktuelle Messwert angezeigt.

Sie können die Reihenfolge der Datenpunkte nachträglich ändern, indem Sie sie innerhalb der Symbolleiste verschieben. Um einen Datenpunkt aus der Symbolleiste zu entfernen, fahren Sie mit dem Mauszeiger darauf und klicken dann auf Entfernen.

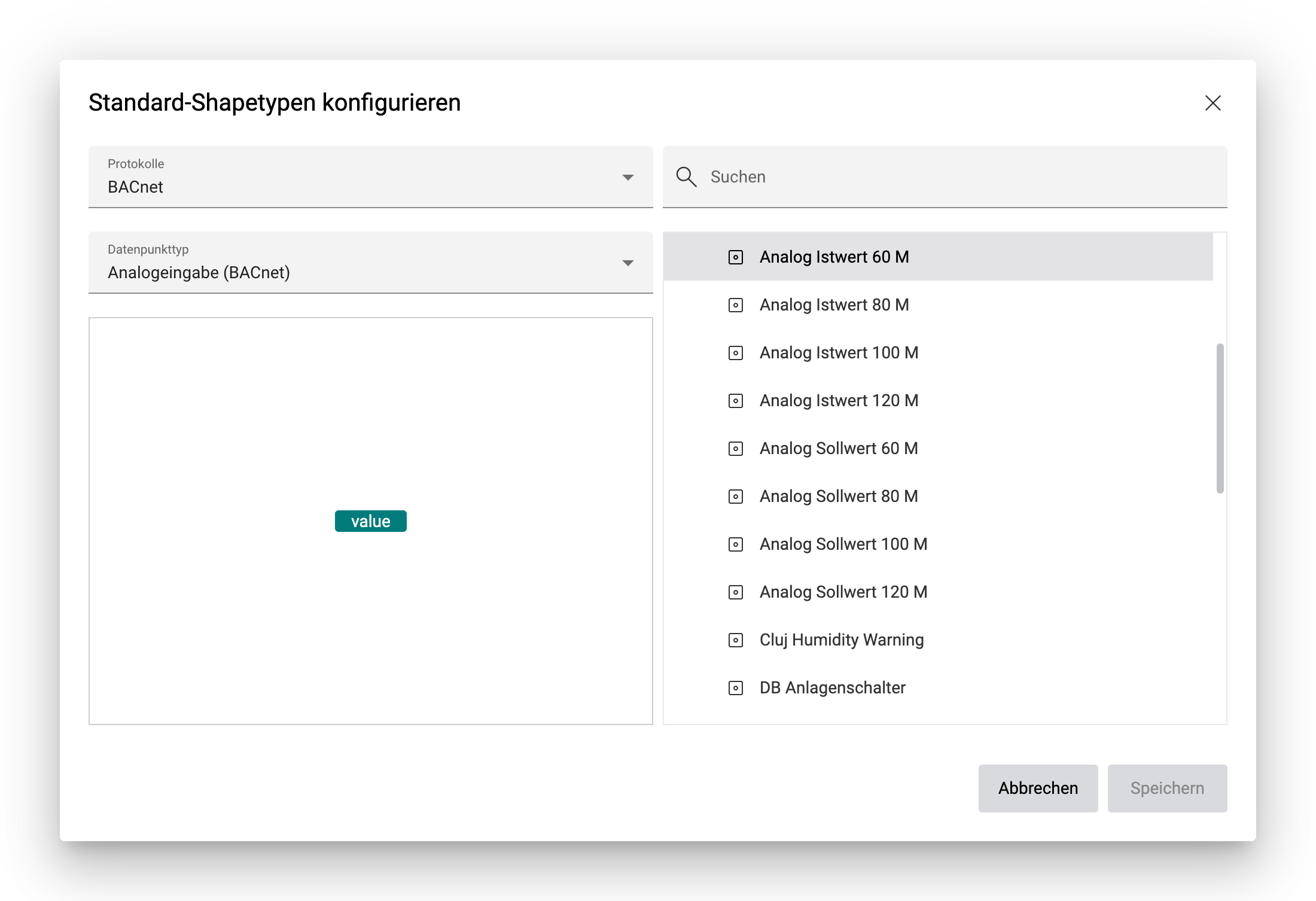

Standard-Shapetypen konfigurieren

Wenn Sie einen Datenpunkt direkt auf das Anlagebild ziehen, wird automatisch ein Datenpunktshape erstellt. Sie können für jeden Datenpunkttyp separat festlegen, welcher Shapetyp dafür verwendet werden soll.

1. Öffnen Sie die Datenpunkt-Seitenleiste über einen Klick auf die Registerkarte Bibliothek oben links und dann auf die Registerkarte Datenpunkte.

2. Klicken Sie in der Datenpunkt-Seitenleiste auf Standard-Shapetypen konfigurieren.

3. Wählen Sie im darauffolgenden Dialog oben links den gewünschten Datenpunkttyp aus. Wechseln Sie gegebenenfalls erst das Protokoll.

4. Auf der rechten Seite können Sie nun auswählen, welcher Shapetyp verwendet werden soll, wenn Sie in Zukunft einen Datenpunkt des entsprechenden Typs aufs Anlagebild ziehen.

5. Bestätigen Sie die Konfiguration mit Speichern.

Bemerkung

Beachten Sie, dass diese Einstellungen pro Benutzer gespeichert werden. Jeder Benutzer kann selbst festlegen, welche Shapes er beim Platzieren von Datenpunkten verwenden möchte. Änderungen haben keinen Einfluss auf die Standard-Shapetypen anderer Benutzer.

Änderungen an den Zuweisungen der Standard-Shapetypen haben keine Auswirkung auf bereits platzierte Shapes.

In diesem Dialog erfolgt die Zuweisung von Datenpunkttypen zu Shapetypen.

Zeitpläne und Kalenderobjekte

Wenn Sie einen BACnet-Zeitplan- (Schedule) oder Kalender-Datenpunkt auf das Anlagebild ziehen, wird eine grafische Darstellung des Zeitplans angezeigt, wenn der Benutzer im Ansichtsmodus auf das Shape klickt.

Falls Sie die entsprechenden Rechte besitzen, können Sie dem Zeitplan mit Hinzufügen neue Einträge hinzufügen, existierende Einträge bearbeiten oder löschen, oder zu den Details des Datenpunkts springen, indem Sie oben rechts auf Zum Datenpunkt klicken.

Dokumente verwalten

Für jedes auf dem Anlagebild platzierte Shape können Dokumente hinterlegt werden, die anschließend über das Steuerfeld heruntergeladen werden können, das erscheint, wenn man das Shape anklickt.

Zum Verwalten der Dokumente wählen Sie das entsprechende Shape aus, öffnen die Seitenleiste Details, wechseln auf die Registerkarte Eigenschaften und scrollen hinunter zum Abschnitt Dokumente. Dort können Sie Dokumente aus der Dokumentenverwaltung hinzufügen oder bereits angehängte Dokumente wieder entfernen. Allgemeine Informationen zur Verwaltung von Dokumenten erhalten Sie unter Dokumente.

Tastaturkürzel

Siehe Tastaturkürzel.
