S7-Objekte abgleichen

Um Objekte von S7-Steuerungen als Datenpunkte auf der Avelon Cloud nutzen zu können, müssen Sie die Steuerungen, Module und Objekte zunächst hinzufügen (siehe Steuerungen, Module und Objekte einrichten) und dann mit der Avelon Cloud abgleichen. Dadurch wird die Konfiguration auf den Beetle übertragen und für jedes Objekt ein Datenpunkt erstellt.

Wenn Sie auf der Registerkarte Objekte im Netzwerk Steuerungen, Module oder Objekte erstellen oder ändern, wird in der Spalte Status angezeigt, ob beim Abgleich der Änderungen ein Datenpunkt erstellt, geändert oder gelöscht wird.

Abgeglichen	Das Element wurde auf den Beetle übertragen. Wenn es sich um ein Objekt handelt, wurde dafür ein Datenpunkt erstellt.
Geändert, nicht abgeglichen	Das Element wurde seit der letzten Übertragung auf den Beetle geändert. Wenn es sich um ein Objekt handelt, wurde der entsprechende Datenpunkt noch nicht entsprechend aktualisiert.
Neu, nicht abgeglichen	Das Element wurde neu erstellt und noch nicht auf den Beetle übertragen. Wenn es sich um ein Objekt handelt, wurde noch kein Datenpunkt dafür angelegt.
Entfernt, nicht abgeglichen	Das Element wurde zur Löschung vorgemerkt, die Änderung wurde jedoch noch nicht auf den Beetle übertragen. Wenn es sich um ein Objekt handelt, ist der entsprechende Datenpunkt noch vorhanden.

Um alle Objekte auf einer Steuerung abzugleichen, wählen Sie die Steuerung in der linken Seitenleiste aus und klicken Sie oben in der Seitenleiste auf Mehr ▸ Steuerungen abgleichen…. Wählen Sie im folgenden Dialog die Steuerungen aus, deren Objekte Sie abgleichen möchten, und klicken Sie auf Vorschau, um eine Vorschau aller geänderten Datenpunkte anzuzeigen.

Sie können auch einzelne Module oder Objekte abgleichen, indem Sie die Auswahlkästchen auf der Registerkarte Module bzw. Objekte auswählen und anschließend oben rechts auf Ausgewählte Objekte abgleichen klicken. Wenn sich die ausgewählten Objekte auf einem Modul oder einer Steuerung befinden, die ausstehende Änderungen aufweist, werden diese ebenfalls abgeglichen.

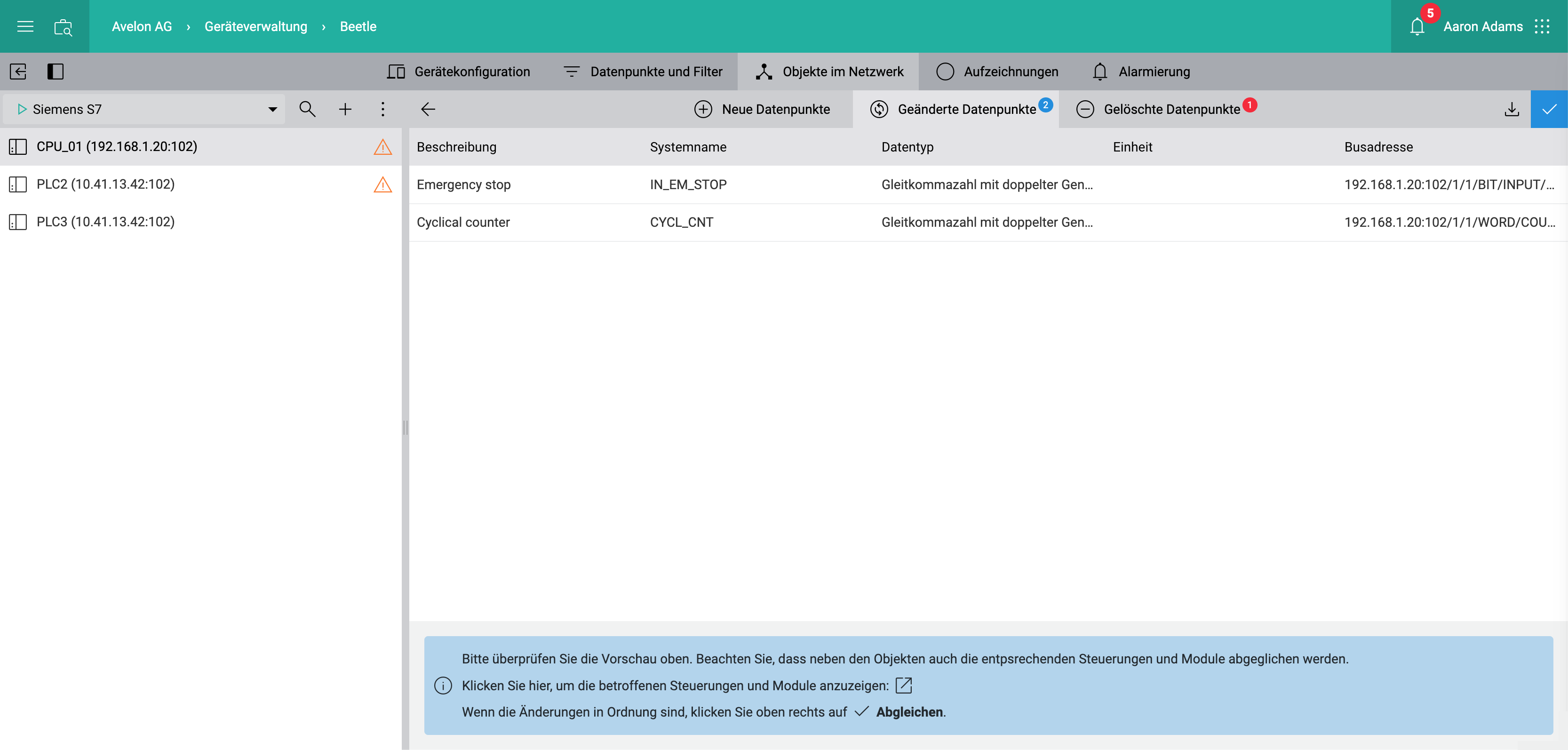

Vor dem Abgleich können Sie auf der Vorschauseite auf den entsprechenden Registerkarten alle Datenpunkte sehen, die durch den Vorgang erstellt oder geändert werden:

• Neue Datenpunkte

• Geänderte Datenpunkte

• Gelöschte Datenpunkte

Klicken Sie oben rechts auf Abgleichen, um den Abgleich zu starten. Anschließend stehen die generierten Datenpunkte auf der Seite Datenpunkte und Filter zur Verfügung.
