Datenpunkte importieren

Wenn Sie eine große Anzahl von Datenpunkten erstellen oder aktualisieren möchten, können Sie diese aus einer externen Datei importieren. Klicken Sie in der Datenpunkt­­liste oben rechts auf Mehr und dann auf Datenpunkte importieren.

Im folgenden Dialog können Sie das gewünschte Importformat auswählen, abhängig von Ihrer Datenquelle:

• Avelon Datenpunktliste

• BACnet Engineering Data Exchange (EDE)

• OPC UA-Knoten

Avelon Datenpunktliste

Importieren Sie Datenpunkte aus einer zuvor exportierten Datenpunkt­­liste. Bestehende Datenpunkte werden anhand der ID-Spalte identifiziert und mit den Informationen aus der importierten Datei aktualisiert.

Um Datenpunkte vorher zu exportieren, wählen Sie diese in der Datenpunkt­­liste aus, indem Sie auf die Auswahl­­kästchen links neben den jeweiligen Datenpunkten klicken. Klicken Sie dann oben rechts auf Mehr und auf Datenpunkt­­liste exportieren.

Die Exportdatei der Datenpunktliste enthält die folgenden Spalten:

Systemname

Der Systemname des Datenpunkts, der als eindeutige Kennung innerhalb eines Projekts dient.

ID

Die eindeutige Kennung, mit der der Datenpunkt in der Datenbank referenziert wird.

Alarmierung aktiv

Gibt an, ob die Alarmierung für diesen Datenpunkt aktiviert (true) oder deaktiviert (false) ist.

Sichtbar

Gibt an, ob der Datenpunkt in der Datenpunkt-Seitenleiste sichtbar ist (true) oder nicht (false).

Aktueller Wert

Der aktuelle Wert des Datenpunkts.

Einheit

Die Einheit für den Wert des Datenpunkts, angegeben mit dem Einheiten­­zeichen (z. B. °C für Grad Celsius, kWh für Kilowattstunden oder m³ für Kubikmeter).

Datum und Uhrzeit

Datum und Uhrzeit der letzten Messung.

Markierungen

Eine kommagetrennte Liste von Markierungen, die dem Datenpunkt zugewiesen sind.

Bezeichnung Tschechisch

Die Bezeichnung des Datenpunkts auf Tschechisch.

Bezeichnung Deutsch

Die Bezeichnung des Datenpunkts auf Deutsch.

Bezeichnung Englisch

Die Bezeichnung des Datenpunkts auf Englisch.

Bezeichnung Italienisch

Die Bezeichnung des Datenpunkts auf Italienisch.

Bezeichnung Französisch

Die Bezeichnung des Datenpunkts auf Französisch.

Externe ID

Die externe Kennung des Datenpunkts, die für die Integration mit externen Systemen verwendet wird.

Anmerkungen

Zusätzliche Anmerkungen oder Kommentare zum Datenpunkt.

Busadresse

Gibt an, wo der Datenpunkte im jeweiligen Bus oder Protokoll zu finden ist. Das Format variiert je nach Bus oder Protokoll (siehe Busadresse).

BACnet Engineering Data Exchange (EDE)

Importieren Sie Datenpunkte aus einer BACnet EDE-Datei mit Layoutversion 2.3, einem standardisierten Format für den Austausch von Engineering-Daten in BACnet-basierten Systemen. Neue Datenpunkte werden erstellt und bestehende Datenpunkte anhand der Kennung des BACnet-Objekts (Objekt-ID, Objekttyp, Instanz) mit den Informationen aus der importierten Datei aktualisiert.

Eine vollständige Dokumentation des EDE-Dateiformats ist auf www.big-eu.org/resources verfügbar.

Beachten Sie, dass die folgenden Eigenschaften für den Import von BACnet-Objekten über EDE obligatorisch sind:

• Schlüsselname

• Geräteobjektinstanz

• Objektname

• Objekttyp

• Objektinstanz

Weitere Eigenschaften wie die Beschreibung oder der Einheitencode können ebenfalls nützlich sein.

OPC-UA-Knoten

Importieren Sie eine CSV-Datei, die alle OPC-UA-Knoten enthält, für die Sie Datenpunkte erstellen oder aktualisieren möchten.

Diese Importoption erfordert eine „OPC UA“-Lizenz auf dem jeweiligen Beetle.

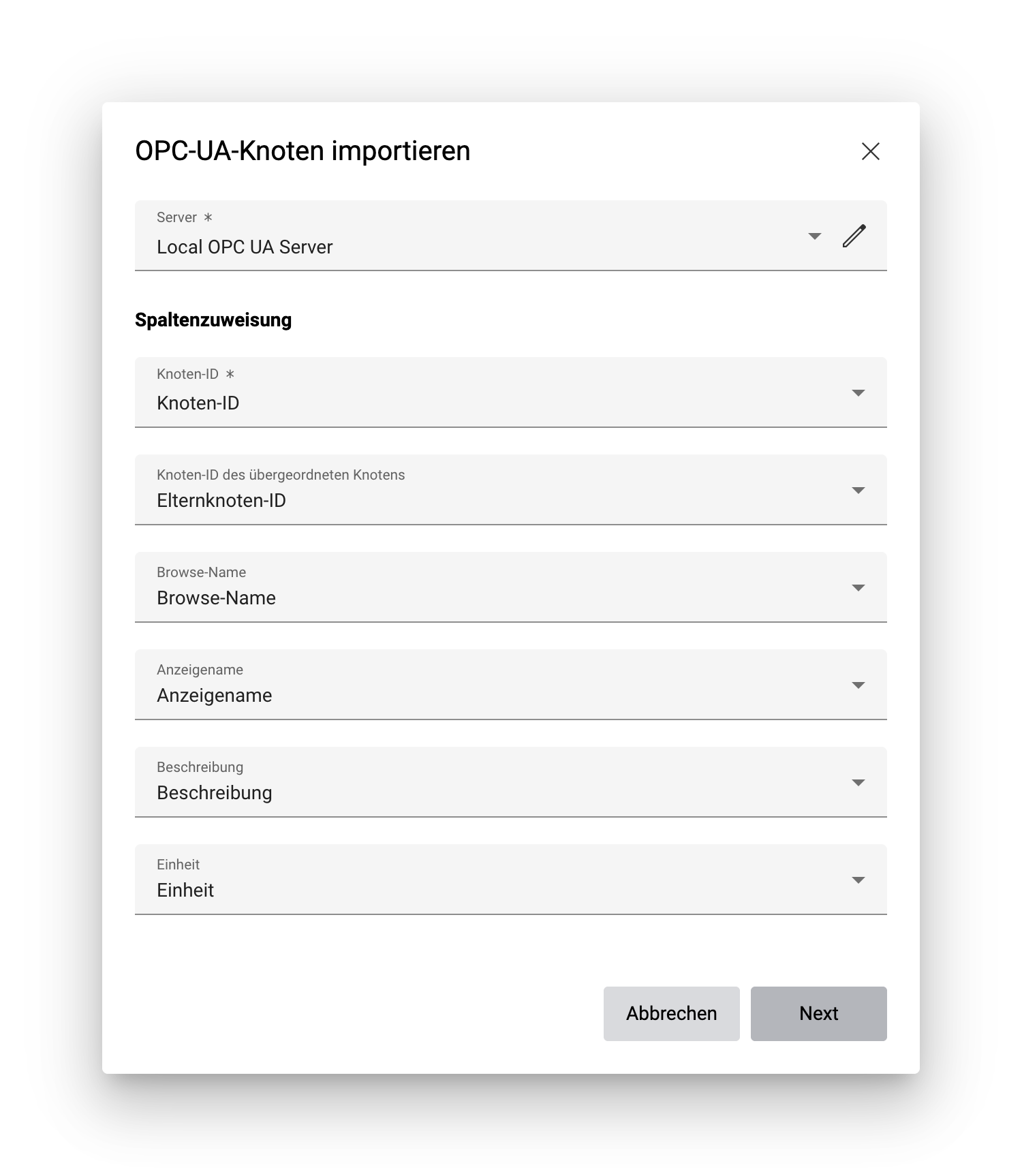

Nachdem Sie die zu importierende Datei ausgewählt haben, müssen Sie noch ein paar Details angeben, bevor Sie mit dem Abgleich beginnen können:

Server

Wählen Sie den OPC-UA-Server aus, zu dem die Knoten in der Importdatei gehören.

Wenn Sie noch keinen OPC-UA-Server konfiguriert haben, können Sie dies tun, indem Sie auf die Schaltfläche Serververbindungen verwalten klicken.

Spaltenzuweisung

In diesem Abschnitt können Sie angeben, welche Spalten in der importierten Datei welchen OPC-UA-Attributen entsprechen.

Knoten-ID

Erforderlich. Die Knoten-ID des OPC-UA-Knotens, bestehend aus dem Namespace-Index, dem Identifikator­­typ und dem Identifikator:

Beispiel: ns=2;s=Temperatur für einen Zeichenfolgen-Identifikator oder ns=2;i=1234 für einen numerischen Identifikator.

Knoten-ID des übergeordneten Knotens

Die Knoten-ID des über­­geordneten Knotens wird verwendet, wenn Sie Systemnamen oder Beschreibungen für Datenpunkte generieren möchten, die sich aus dem Browse- oder Anzeigenamen des importierten OPC-UA-Knotens und seiner über­­geordneten Knoten zusammensetzen.

Browse Name

Der systemseitige Bezeichner, der von Applikationen verwendet wird, um den Adressraum programm­­gesteuert zu navigieren und zu entdecken.

Anzeigename

Der menschenlesbare Name des Knotens, der für Anzeigezwecke in Benutzer­­oberflächen verwendet werden kann.

Beschreibung

Eine textuelle Beschreibung des Knotens, die zusätzlichen Kontext oder Informationen liefert.

Einheit

Die Einheit für den Wert des Knotens, falls bekannt. Kann mit dem Einheitssymbol angegeben werden (z. B. °C für Grad Celsius oder kWh für Kilowatt­­stunden).

Wenn in der Importdatei eine Einheit angegeben ist, wird der passende Datentyp automatisch gesetzt. Wenn keine Einheit angegeben ist oder der Datenpunkt überhaupt keine Einheit hat, kann die Spalte Datentyp verwendet werden, um den Datentyp explizit anzugeben.

Datentyp

Der Datentyp des Werts des Knotens, falls bekannt. Verwenden Sie die folgenden unterstützten Zeichenfolgen:

Wert	Datentyp
BOOLEAN	Wahrheitswert
INTEGER oder INT	Vorzeichenbehaftete Ganzzahl
UNSIGNED_INTEGER oder UINT	Vorzeichenlose Ganzzahl
REAL oder FLOAT	Gleitkommazahl
DOUBLE	Gleitkommazahl mit doppelter Genauigkeit
STRING oder TEXT	Zeichenfolge

Beachten Sie, dass der Import gemäß der obenstehenden Tabelle derzeit nur einheitslose Datentypen unterstützt. Verwenden Sie in Ihrer OPC-UA-Importdatei die Werte aus der obigen Tabelle anstelle jener aus der Datentypenliste.

Der Datentyp muss nur angegeben werden, wenn der Datenpunkt keine Einheit hat oder wenn die Einheit in der Importdatei fehlt. Andernfalls wird er automatisch aus der Einheit abgeleitet.

Standardmäßig geht das System davon aus, dass die importierte Datei nur einen Teil aller OPC-UA-Knoten Ihres Projekts enthält. Dies ermöglicht es Ihnen, auf einfache Weise auch nachträglich Datenpunkte zu erstellen oder zu aktualisieren, ohne jedes Mal die gesamte Liste der OPC-UA-Knoten hochladen zu müssen. Aus diesem Grund werden bestehende Datenpunkte nicht automatisch gelöscht, wenn sie in der importierten Datei fehlen. Wenn Sie alle bestehenden Datenpunkte löschen möchten, die nicht in der importierten Datei enthalten sind, können Sie die Option Datenpunkte löschen, wenn deren Kennung fehlt in der Optionen-Seitenleiste auf der rechten Seite während des Abgleichs­­prozesses aktivieren. Beachten Sie,dass diese Option beim Importieren von OPC-UA-Knoten aus einer externen Datei nicht verfügbar ist. Verwenden Sie bei Bedarf stattdessen den Datenpunkt-Abgleichs­­assistenten in Objekte im Netzwerk.
