OPC-UA-Knoten abgleichen

Um OPC-UA-Knoten im Avelon-Ökosystem verwenden zu können, müssen die erst ins System übertragen und mit der Avelon-Datenbank synchronisiert (abgeglichen) werden. Um Knoten abzugleichen wählen Sie zunächst den passenden Server in der Auswahlliste Server aus.

Der Knotenabgleich erstellt für jeden ausgewählten OPC-UA-Knoten einen Datenpunkt, der dann im Avelon-Leitsystem verwendet werden kann.

Einzelne Knoten abgleichen

Um einen einzelnen Knoten gezielt abzugleichen, wählen Sie ihn im OPC-UA-Knotenbaum aus und klicken Sie dann oben auf Knoten abgleichen.

Mehrere Knoten abgleichen

Um mehrere Knoten mit dem ausgewählten OPC-UA-Server abzugleichen, klicken Sie oberhalb des Knotenbaums auf Mehr und dann auf Knoten abgleichen.

Dadurch werden nicht nur existierende Datenpunkte abgeglichen oder neue Datenpunkte ergänzt, sondern es werden auch diejenigen Datenpunkte gelöscht, deren OPC-UA-Knoten nicht mehr vorhanden sind.

Diese Option ist bequemer, als einzelne Knoten abzugleichen, und es werden automatisch auch alte, nicht mehr vorhandene Datenpunkte bereinigt und entfernt. Dafür dauert der Vorgang länger, als wenn einzelne Knoten abgeglichen werden.

Damit das System die OPC-UA-Knoten den vorhandenen Datenpunkten zuordnen kann, stehen zwei verschiedene Vergleichs­­strategien zur Verfügung:

Nach ID abgleichen

Der Abgleich findet nach Knoten-Identifikation (Node ID) statt. Verwenden Sie diesen Modus, falls sich der Anzeigename der OPC-UA-Knoten seit dem letzten Abgleich verändert hat.

Nach Name abgleichen

Der Abgleich findet nach Anzeigename (Display Name) statt. Verwenden Sie diesen Modus, falls sich die Knoten-Identifikation seit dem letzten Abgleich geändert hat.

Bemerkung

Für den erstmaligen Abgleich können Sie eine beliebige Vergleichs­­strategie auswählen.

Warnung

Wenn sich sowohl die Knoten-Identifikation als auch der Anzeigename seit dem letzten Abgleich geändert hat, ist ein automatischer Abgleich nicht mehr möglich. Datenpunkte, die durch den Abgleich gelöscht wurden, lassen sich nicht wiederherstellen. Stellen Sie daher stets sicher, dass sich nur eine der beiden Werte ändert, wenn überhaupt eine Änderung erforderlich ist.

Als erstes wird eine Vorschau der potentiellen Änderungen angezeigt. Dadurch werden noch keine Daten verändert. In der Vorschau werden sämtliche Datenpunkte angezeigt, die durch den Abgleich entweder neu angelegt, geändert oder gelöscht werden. Verwenden Sie die Registerkarten in der Aktionsleiste oben, um zwischen den drei verschiedenen Ansichten umzuschalten.

Falls die angezeigten Änderungen korrekt sind, können Sie den Abgleich mit einem Klick oben rechts auf Abgleichen auslösen.

Abgleichsoptionen

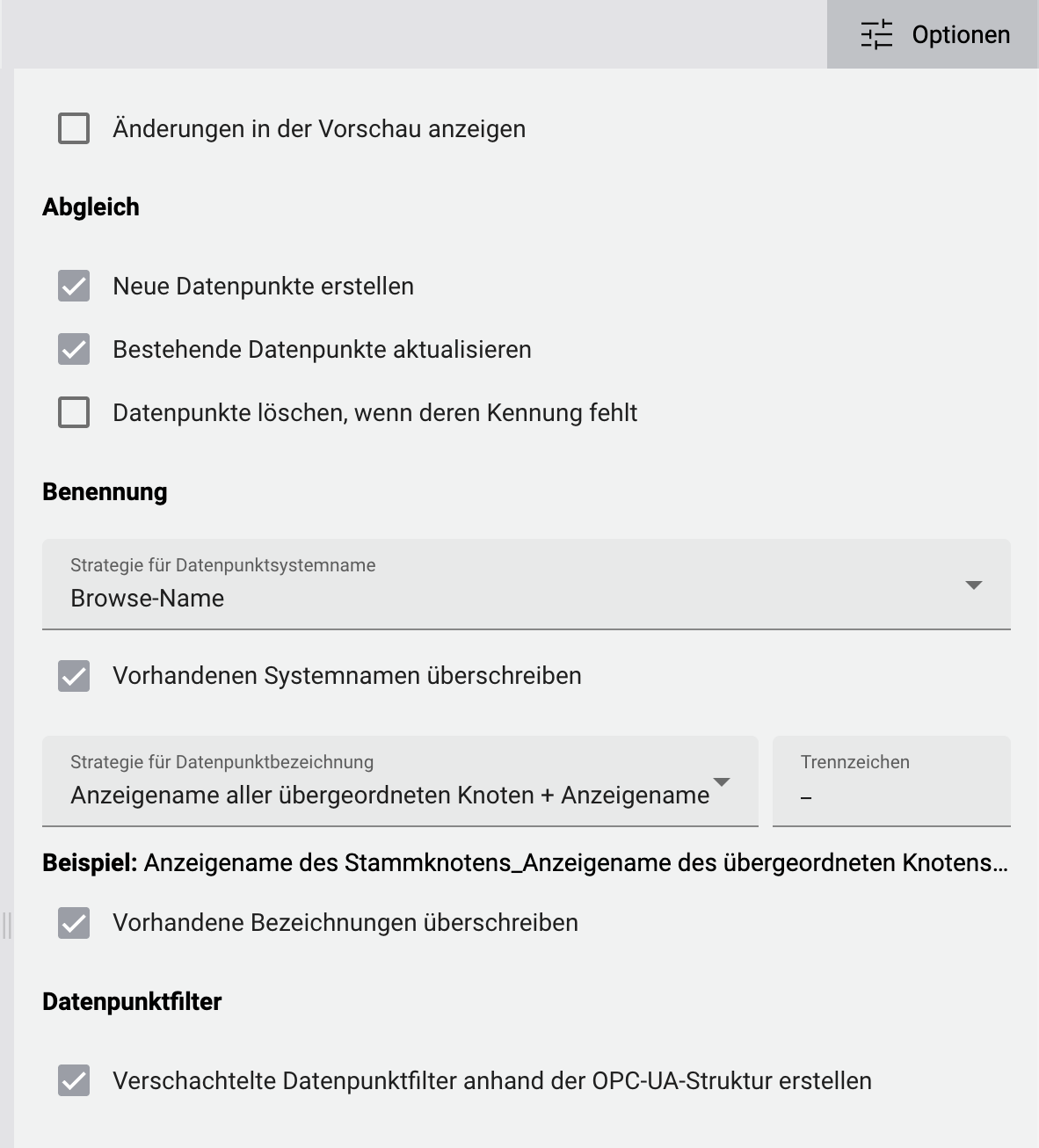

Vor dem Start des Abgleichs können Sie einige Einstellungen in der Optionen-Seitenleiste auf der rechten Seite vornehmen.

Änderungen in der Vorschau anzeigen

Diese Option blendet in der Tabelle in der Mitte die Änderungen ein, die durch den Abgleich vorgenommen werden. Die Option selbst hat jedoch keine Auswirkung auf den eigentlichen Abgleich.

Abgleich

Neue Datenpunkte erstellen

Aktivieren Sie dieses Auswahl­­­­kästchen, wenn für OPC-UA-Knoten, für die noch kein entsprechender Datenpunkt vorhanden ist, neue Datenpunkte erstellt werden sollen. Wenn diese Option deaktiviert ist, werden keine neuen Datenpunkte erstellt.

Bestehende Datenpunkte aktualisieren

Aktivieren Sie dieses Auswahl­­kästchen, wenn bestehende Datenpunkte mit den neuen Informationen aus den OPC-UA-Knoten aktualisiert werden sollen. Wenn diese Option deaktiviert ist, werden bestehende Datenpunkte nicht aktualisiert.

Datenpunkte löschen, wenn deren Kennung fehlt

Aktivieren Sie dieses Auswahl­­kästchen, wenn Datenpunkte gelöscht werden sollen, für die kein entsprechender OPC-UA-Knoten vorhanden ist. Wenn diese Option deaktiviert ist, werden keine bestehenden Datenpunkte gelöscht.

Wenn Sie den Abgleichs­­prozess über den OPC-UA-Knoten-Import gestartet haben, ist diese Option standardmäßig deaktiviert, da die importierte Datei möglicherweise nur eine Teilmenge der OPC-UA-Knoten enthält, und das Aktivieren dieser Option könnte dazu führen, dass Datenpunkte gelöscht werden, die eigentlich nicht gelöscht werden sollten. Aktivieren Sie die Option nur, wenn Sie sicher sind, dass die importierte Datei alle OPC-UA-Knoten Ihres Projekts enthält, oder dass Sie alle OPC-UA-Knoten ausgewählt haben, wenn Sie den Abgleichs­­prozess von der Seite Objekte im Netzwerk gestartet haben.

Benennung

Strategie für den Systemnamen der Datenpunkte

Wählen Sie eine Strategie aus, die zur Ermittlung des Systemnamens der Datenpunkte verwendet werden soll.

Browse-Name

Der Wert entspricht dem Browse-Namen des Knotens.

Beschreibung

Der Wert entspricht der Beschreibung des Knotens.

Anzeigename

Der Wert entspricht dem Anzeigenamen des Knotens.

Anzeigename aller übergeordneten Knoten + Anzeigename

Der Wert ist eine Verkettung des Anzeige­­namens aller übergeordneten Knoten, beginnend beim Wurzel­­knoten bis hinunter zum aktuellen Knoten. Wenn diese Option ausgewählt ist, können Sie ein Trennzeichen angeben, das zur Trennung der Anzeige­­namen der verschiedenen beteiligten Knoten verwendet werden soll.

Anzeigename des übergeordneten Knotens + Anzeigename

Der Wert ist eine Verkettung des Anzeige­­namens des direkt übergeordneten Knotens und des Anzeige­­namens des aktuellen Knotens. Wenn diese Option ausgewählt ist, können Sie ein Trennzeichen angeben, das zur Trennung der Anzeigenamen der beiden beteiligten Knoten verwendet werden soll.

Vorhandene Systemnamen überschreiben

Aktivieren Sie dieses Auswahl­­kästchen, wenn die Systemnamen bestehender Datenpunkte überschrieben werden sollen.

Strategie für die Bezeichnung der Datenpunkte

Wählen Sie eine Strategie aus, die zur Ermittlung der Bezeichnung der Datenpunkte verwendet werden soll.

Eine ausführliche Beschreibung der Strategien finden Sie oben unter Strategie für den Systemnamen der Datenpunkte.

Vorhandene Bezeichnungen überschreiben

Aktivieren Sie dieses Auswahl­­kästchen, wenn die Bezeichnung bestehender Datenpunkte überschrieben werden soll.

Datenpunktfilter

Verschachtelte Datenpunktfilter anhand der OPC-UA-Struktur erstellen

Aktivieren Sie dieses Auswahlkästchen, wenn verschachtelte Datenpunkt­­filter basierend auf der OPC-UA-Struktur erstellt werden sollen. Wenn diese Option aktiviert ist, werden für jede Ebene im OPC-UA-Baum, für die Datenpunkte erstellt werden, Datenpunkt­­filter angelegt. Dadurch können Sie Datenpunkte leichter in der Datenpunkt-Seitenleiste vieler Widgets (wie dem Anlagebild, Diagramm, Zählernetzwerk, Berechnete Datenpunkte etc.) filtern.

Beachten Sie, dass diese Option nur verfügbar ist, wenn der Abgleichs­­prozess von der Seite Objekte im Netzwerk aus gestartet wird, aber nicht, wenn OPC-UA-Knoten wie im untenstehenden Abschnitt beschrieben aus einer externen Datei importiert werden.

OPC-UA-Knoten über CSV-Datei importieren

Wenn Sie eine große Anzahl von OPC-UA-Knoten abgleichen müssen, kann es bequemer sein, diese über eine CSV-Datei zu importieren, anstatt sie einzeln aus dem OPC-UA-Baum auszuwählen. Weitere Informationen zum Import von OPC-UA-Knoten über eine CSV-Datei finden Sie unter OPC-UA-Knoten-Import.
